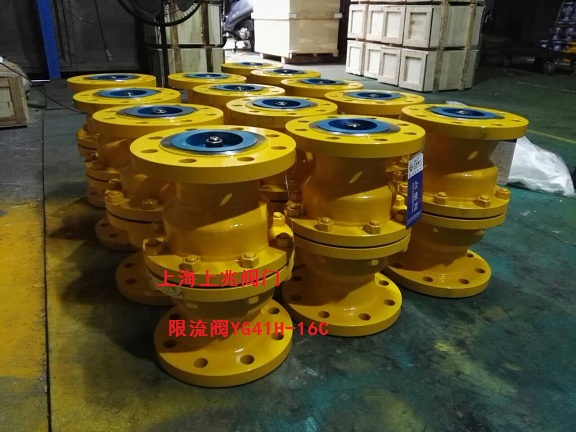

YG41H-25C-DN150,液氨限流閥是當管道或附件由于破損導致向外界直接泄漏，引起流速急速加大，使管道內的介質流量超過閥門的設定值時，在介質和壓差的代同作用下，閥門將自動關閉，阻止事故的進一步擴大。事故排除后，閥門將自動重新恢復至運行狀態。適用于安裝在罐區管道或裝卸管道的進出口處。
YG41H-25C-DN150,液氨限流閥--性能規范： 公稱壓力PN | 殼體試驗壓力 | 適用溫度 | 1.6 Mpa | 2.4 Mpa | ≤400℃ | 2.5 Mpa | 3.75 Mpa | 4.0 Mpa | 6.0 Mpa | 適用介質 | 切斷時間 | 〈2.5s | 液化石油氣，液氨等 |
YG41H-25C-DN150,液氨限流閥--尺寸： |
| YG41W | | PN 2.5 / 4.0 MPa | | | | | | | DN | L | D | D1 | D2 | b | Z-Ф | 限流量 | | | | | | | | L/min±10% | | 25 | 160 | Ф115 | Ф85 | Ф65 | 16 | 4-Ф14 | 160 | | 32 | 180 | Ф135 | Ф100 | Ф78 | 18 | 4-Ф18 | 400 | | 40 | 200 | Ф145 | Ф110 | Ф85 | 18 | 4-Ф18 | 400 | | 50 | 230 | Ф160 | Ф125 | Ф100 | 20 | 4-Ф18 | 640 | | 80 | 310 | Ф195 | Ф160 | Ф135 | 22 | 8-Ф18 | 1600 | | 100 | 350 | Ф230 | Ф190 | Ф160 | 24 | 8-Ф23 | 2500 | | 150 | 480 | Ф300 | Ф250 | Ф218 | 30 | 8-Ф25 | 3300 | | 200 | 600 | Ф360/Ф375 | Ф310/Ф320 | Ф278/ | | | | | Ф282 | 34 / 38 | 12-Ф25/12-Ф30 | 5900 | | |
|
|
