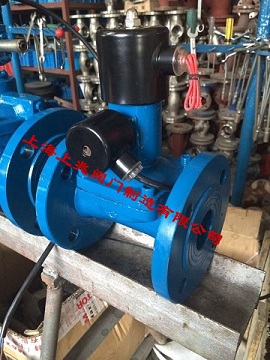

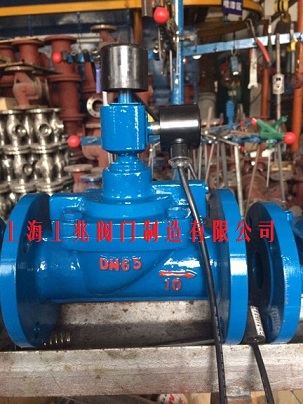

簡要介紹ZCSTH自保持式電磁閥的外形及連接尺寸 ZCSTH自保持式電磁閥適用于以水液、空氣等無腐蝕性氣液體為介質進行管路能斷控制的執行機構，是水電站冷卻水自控系統中替代液動閥的專用產品。ZCSTH自保持式電磁閥廣泛應用于水電、染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金、居民用水等部門的自控系統。 公稱通徑：2~300mm 公稱壓力：1.0MPA 工作壓差：0.1~1.0MPA ZCSTH自保持式電磁閥的外形及連接尺寸
通徑 | 連接形式 | 連接尺寸 | L | H1 | H2 | 15 | 內螺紋 | G 1/2 | 74 | 15 | 110 | 20 | 內螺紋 | G 3/4 | 110 | 18 | 115 | 25 | 內螺紋 | G 1 | 125 | 23 | 120 | 32 | 內螺紋 | G 1 1/4 | 135 | 28 | 130 | 40 | 內螺紋 | G 1 1/2 | 165 | 33 | 150 | 50 | 內螺紋 | G 2 | 185 | 38 | 160 | 50 | 法蘭 | 4-Φ23孔 Φ175 | 272 | 82.5 | 217 | 65 | 法蘭 | 8-Φ23孔 Φ200 | 330 | 92.5 | 200 | 80 | 法蘭 | 8-Φ23孔 Φ210 | 356 | 100 | 200 | 100 | 法蘭 | 8-Φ25孔 Φ250 | 406 | 110 | 225 | 150 | 法蘭 | 8-Φ34孔 Φ340 | 495 | 140 | 252 | 200 | 法蘭 | 12-Φ34孔 Φ405 | 600 | 160 | 252 |
ZCSTH-10C-65
|
