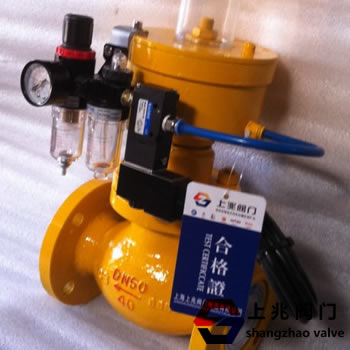

氣動切斷閥由多彈簧氣動薄膜執行器或浮動活塞執行器和調節閥組成，接收調節儀表的信號，控制工藝管道中流體的切斷、接通或切換。上兆緊急切斷閥它具有結構簡單、反應靈敏、動作可靠的特點。執行機構采用活塞式氣動執行機構。該執行器具有體積小、重量輕、輸出力大等特點。而且在活塞和氣缸之間設置了一個低摩擦系數的非金屬導向環，避免了活塞和氣缸的直接接觸，減小了摩擦力，因此動作靈敏，使用壽命長。主要用于不含雜質和顆粒的液體和氣體氧介質的自動控制系統中，要求快速嚴密的關閉和快速排空。它廣泛應用于自動控制系統中。

氣動切斷閥原理上是軸向切斷閥，其執行機構和指令系統保證閥門處于開啟狀態。閥筒的主要部件在閥體內軸向運動，所以當管道內有壓力時，不需要另設旁路先平衡氣體。只能通過逆時針手動旋轉偏心軸來打開。因?yàn)殚y口的坐墊有閥座保護，不受氣流沖擊，所以即使氣體臟了也不會影響。當下游壓力低于切斷閥的設定壓力時，先導將保持正常狀態，以保證閥門的偏心軸不會移動，并保持在開啟狀態。當下游壓力超過閥門的設定壓力時，上兆切斷閥的指揮者松開其偏心軸，在主彈簧的作用下，閥筒關閉，切斷氣源。

氣動切斷閥的使用說明:

1。第一次安裝時，應在調節閥前沖洗管道，在閥門前安裝過濾器；

2。按照閥體上的流向箭頭安裝調節閥；

3。閥門應垂直安裝在管道上，在自重和振動較大的情況下應加支撐架；

4。閥體應避免因前后管道或諧波法蘭的嚴重不同軸而產生過大的應力；

5。氣動調節閥可以配備附件:定位器、手輪機構、空氣過濾器減壓器和止回閥。
