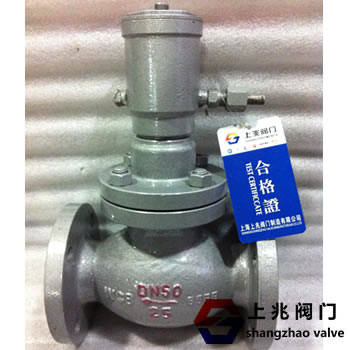

QDY421F-25CDN50 液動緊急切斷閥是一種實用操作產品，又稱手動緊急切斷閥/液壓緊急切斷閥和配有液壓執行機構的液壓緊急切斷閥執行機構。類型:配套使用的常閉手動油泵。液壓裝置是利用液壓來開啟、關閉或調節閥門的驅動裝置。它由三部分組成:控制、動力和執行機構。部分動力由液壓泵、油箱等部件組成，實現往復直線運動；另一種是液壓馬達執行機構，實現旋轉運動。

QDY421F-25CDN50液動緊急切斷閥的閥瓣在無壓力時是常閉的。當油泵將壓力氣體輸入切斷閥缸時，閥盤將打開。當緊急切斷閥需要關閉或發生緊急情況時，手油泵的泄壓閥將自動關閉。液壓緊急切斷閥通過柱塞固定在閥座上。當混壓錠子油和變壓器油通過閥座注入油缸時，閥盤離開閥座。當壓力釋放時，閥瓣由于彈簧力而迅速關閉。

三、閥門工作介質的流動方向，閥座端為出口，非閥座端為入口且油箱壓力相反。

安裝方向:

QDY421F-25P液壓緊急切斷閥為常閉型，與手動油泵配套使用。液壓泵室壓力或手動油泵手柄往復加壓20MPa打開緊急切斷閥，介質可以通過。當發生火災或其他緊急情況時，手動油泵的泄壓閥將被打開，油壓系統將快速工作。

快速釋放壓力以立即關閉切斷閥，液體緊急切斷閥的結構中充滿了易熔金。當外界溫度升高到80℃以上時，安裝在油泵或緊急切斷閥內的易熔金會立即熔化，從而達到自動泄壓的目的，使切斷閥自動快速關閉。

液體緊急切斷閥的性能規格:

壓力等級:20k4.0mpa，

油缸工作壓力:≤6.0 MPa

工作溫度:-40 ~+80℃

油缸介質:混合主軸油和變壓器油。

使用的介質:天然氣、液化氣、液氨和煤氣。

熔化時間75℃

閉合時間:≤5秒

油缸開啟壓力:≥ 2.0mpa，

密封圈、O形圈:PTFE、丁晴橡膠。

彈簧:50CrVA彈簧鋼

Oil汽缸和活塞:鉻不銹鋼

液體緊急切斷閥的操作程序:

A，液壓緊急切斷閥壓力標準為20k±4.0 MPa，油缸的日常工作壓力不得高于6.0MPa，但必須高于2.0 MPa，以保證油缸的正常工作。

其次，為了延長油泵的使用壽命，防止外界環境溫度升高，油路膨脹，損壞緊急切斷閥、手動油泵和沖擊壓力表，必須按時對設備進行檢查。

巡視頻率:每小時巡視一次相關設備的壓力、溫度和運行情況。

3。正常運行時，關閉油泵泄壓閥；在緊急情況下，您必須

當緊急切斷閥關閉時，只需打開泄壓閥。

IV。檢查內容:

(1)檢查油缸工作狀態:油缸是否漏油。

⑵檢查密封面的工作情況:密封面是否泄漏。

(3)檢查中間桿接頭是否泄漏。

(4)檢查手油泵是否生銹；

5]檢查緊急切斷閥、油系統或油管接頭是否泄漏。

[6]工作壓力是否正常。

V。保養:

(1)定期清洗手油泵和油管路，每年更換一次合成湖油。

檢查裝卸管、快速接頭、防震管的使用和連接是否正常，并執行相關規定；如有異常，應及時處理，確保安全生產。

3液壓緊急切斷閥應經常開關，檢查彈簧彈力是否正常，若彈簧失效應及時更換。
