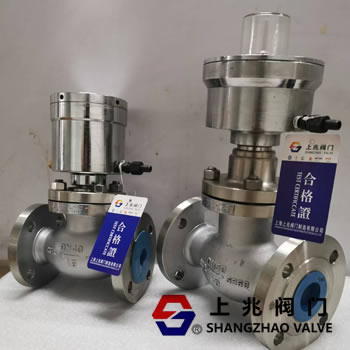

QDQ421F 液化氣不銹鋼氣動切斷閥是通過壓縮空氣、氮?dú)夂碗姶砰y來控制閥門的開啟和關閉，廣泛應用于氣體、氨氣或弱腐蝕性氣體儲罐和管道的出入口。

緊急切斷閥綜合了切斷閥、止回閥、電磁閥和氣動閥的優點，技術性能好，負載損耗低，可靠性高。由多彈簧氣動薄膜執行器或浮動活塞執行器和調節閥組成，接收調節儀表的信號，控制工藝管道中流體的切斷、接通或切換。緊急情況下，在控制室觸發電磁閥開關或手動降低氣源壓力，或高溫≥80C時，易熔合金熔化，氣瓶自動降壓，切斷閥快速關閉≤3秒停止泄漏，起到安全保護作用。

1。切斷閥的氣源入口處裝有一個二位三通電磁閥，閥門的開關可由遠程電氣控制臺控制。

3。手動控制電磁閥按下紅色夾子排氣，閥門會自動關閉。

4。閥門在日常工作中常開常閉，電磁閥線圈處于斷電狀態，不消耗電能。

5。只有當工人處理事故并手動重新打開閥門時，才能恢復供氣。

壓力等級:1.6  u002 f 4.0 MPa

氣瓶工作壓力:≤2.0 MPa

工作溫度:-40 ~+80℃

氣瓶介質:氮?dú)鈆無水空氣。

使用的介質:天然氣、液化氣和液氨。

，氣體

熔化時間:70℃

關閉時間:≤5秒

氣瓶開啟壓力:≥ 0.3-0.6mpa，

閥體:鑄鋼、不銹鋼。304，316，steel 彈簧:50CrVA彈簧鋼

氣缸和活塞:球墨鑄鐵

密封圈，O形圈:PTFE，丁晴橡膠。

電氣防護等級:CEI IP65  u 002 FIP 67

防爆等級:EexmⅱT4  u002F EexmⅱT5

工作電壓和電源:交流AC24V或220V，50Hz 14V;AC12Vu002F8.5W，AC24V  u002F8.5W 工作環境溫度:-15 ~ 60℃

；氣體報警器通電，電磁閥通電排氣，閥門自動關閉。

常開切斷閥；氣體報警器通電，電磁閥通電以吸入空氣，并且閥門由空氣壓力關閉。關閉電磁閥進行排氣，然后重新打開閥門。

操作程序:

切斷閥的開啟壓力應≥0.3-0.6Mpa，氣瓶的日工作壓力應不低于0.4MPa，以保證閥門的正常工作。流經閥體的介質應為不含雜質和顆粒的氣體。
