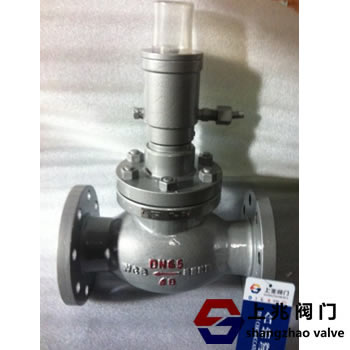

一、QDY421F液化氣切斷閥產品描述：

　QDY421F 液化氣切斷閥是一種新型的安全保護閥，主要用于緊急情況下遠距離快速關閉儲罐進出口。安裝在與液化氣、液氨、天然氣有關的管道上，與遙控手動泵(SB03-175型)配套使用。液控閥用于啟閉，當管道或儲罐發生大量泄漏甚至火災時，可快速手動泄壓手泵?；蛘吒邷厝刍兹酆辖?，這個閥門的油缸自動泄壓，閥門快速關閉止漏，起到人身安全保護的作用。如果需要安裝一個以上的緊急切斷閥，應使用兩個手動油泵進行控制，一個工作，一個備用，以防止油泵損壞該閥，使其無法正常工作。每個緊急切斷閥由一個(J23H-40P)針閥控制。切斷閥集切斷閥、止回閥和氣動閥門的優點于一身，經過全體員工多年的努力，已成為控制閥領域的佼佼者。通過不斷的現場應用實踐，與用戶的溝通合作，設計出了高性能、低成本的產品，得到了化工、鋼鐵、石化冶金、給排水系統等領先用戶企業的認可。也贏得了業內的一致好評。

　　二、QDY421F液化氣切斷閥工作原理：

　　1.當閥門在沒有外部壓力的情況下運行時，液動緊急切斷閥閥瓣通常是關閉的。用于儲罐系統時，緊急切斷閥與油泵或氣瓶配合使用，靠手油或氨氣的壓力打開閥門。當閥門需要關閉或遇到緊急情況時，可以釋放油壓或氨氣壓力，閥門會自動關閉。

　　2.當閥瓣關閉時，通過打開泄壓閥或操作手輪或管道上的易熔塞在溫度升高時自動熔化來實現壓力。

　　3.閥門工作介質的流向應低于AG，與普通截止閥的流向正好相反。

　　4.閥門法蘭的連接尺寸應符合JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。

　　三.QDY421F液化氣切斷閥性能參數：

　　等級：2.0-4.0兆帕

　　油缸工作壓力：6.0 MPa

　　工作溫度：-40~ 80

　　油缸介質：混合錠子油和變壓器油。

　　介質：天然氣、液化氣、液氨、

　　關閉時間70

　　關閉時間：10秒

　　油缸開啟壓力：2.0MPa

　　閥體材料：碳鋼WCB，不銹鋼304，316，316L

　　油缸和活塞：鉻不銹鋼

　　密封圈、O形圈：聚四氟乙烯、丁晴橡膠。

　　彈簧：50CrVA(彈簧鋼)

　　:型常閉
