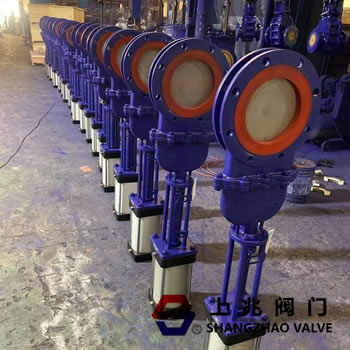

1.全通徑設計：此閥門為全通徑閥門，開啟后閥板完全提升到閥腔內部，閥板不與介質正面接觸，避免了閥板受介質沖刷而造成磨損。 2、雙相密封，此閥安裝時應確認介質流向，可以達到正向全壓力零泄漏。逆向≤50%壓力回流零泄漏。 3、上密封.采用整體模壓帶斜角設計的三元乙丙橡膠，保證密封的同時.提供了超常的使用壽命。 4.耐磨聚氨酯內襯.內襯采用整體澆注聚氨酯彈性體，提供超長的耐磨附腐壽命，另外，此內襯可以更換，我們將提供技術指導，或者到現(xiàn)場為您更換。 5.閥板.采用耐磨不銹鋼板，可做耐磨表面處理.此閥板亦可更換. 雙面聚氨酯刀型 閘閥Manual knife gate valve 設計制造 Design and manufacture: JB/T8691-1998 結構長度 structural length: GB/T15188.2-94 法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94 試驗與驗收 testing and acceptance: GB/T13927-92 雙面聚氨酯刀型閘閥主要零部件材質 Key parts material
| 閥體、上蓋Valve body, upper cap | 鑄鐵，碳鋼、不銹鋼Carbon steel, stainless steel | | 閥板Valve plate | 鑄鐵，碳鋼，不銹鋼stainless steel | | 閥桿Stem | 不銹鋼stainless steel | | 密封圈Seal ring | 橡膠、四氟、不銹鋼、硬質合金Rubber, PTFE, stainless steel,hard alloy |
雙面聚氨酯刀型閘閥主要性能規(guī)范 Key performance indicators
| 公稱壓力Nominal pressure | PN | | 殼體試驗Casing test | 1.5XPN | | 密封試驗Leak test | 1.1XPN | | 工作溫度Operating temperature | 橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃Rubber 80℃, PTFE≤180℃, hard sealing ≤425℃ | | 適用介質Working medium | 糖漿、紙漿、污水、煤漿、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix |
|
