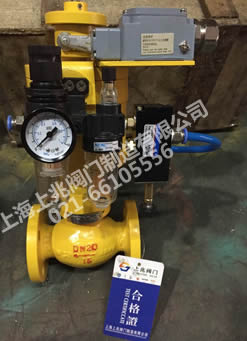

常閉式電磁動緊急切斷閥--作用原理及結構說明：



1、單作用式工作原理：閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在管道或貯罐系統上使用時，靠電源和氣源的壓力將閥門打開，在氣路的壓力使用下閥門處于開啟狀態，當需要關閉閥門時，可將電源或氣源壓力泄掉，閥門即自動關閉。



2、閥瓣關閉時，壓力是依靠打開泄壓閥來實現。



3、常開式可采用單作用代替或按要求訂做。



4、雙作用式工作原理：當控制器按事先編好的程序?qū)δ硞€(gè)電磁換向閥輸出一個電信號，該電磁換向閥動作，使帶壓儀表氣源通過電磁換向閥的切換進入氣動執行機構的氣缸下腔推動活塞向上運動，活塞帶動閥桿，閥桿提動閥芯使閥門



開啟，切斷換向閥電信號，使活塞反向運動使閥門關閉，這種閥門配置稱為常閉式。反之，要做成常開式只需在電磁換向閥與氣動執行機構的連接方式變換一下就能實現



5、閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好相反。



6、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。

常閉式電磁動緊急切斷閥的用途：

常閉式電磁動緊急切斷閥常用于液氨、燃?xì)?、液化石油氣、天然氣、甲烷、乙醇等管道或?chǔ)罐的出口端或進口，能在發生意外的事故時采取遠距離控制啟閉，啟用僅需按一下控制按鈕，其余事項均在指定時間內自動完成，單鈕安全啟閉設置急停按鈕，確保操作安全，如加裝遠程信號反饋系統，可于遠距離控制室直接獲悉閥門運行狀態。

常閉式電磁動緊急切斷閥--性能規范：
